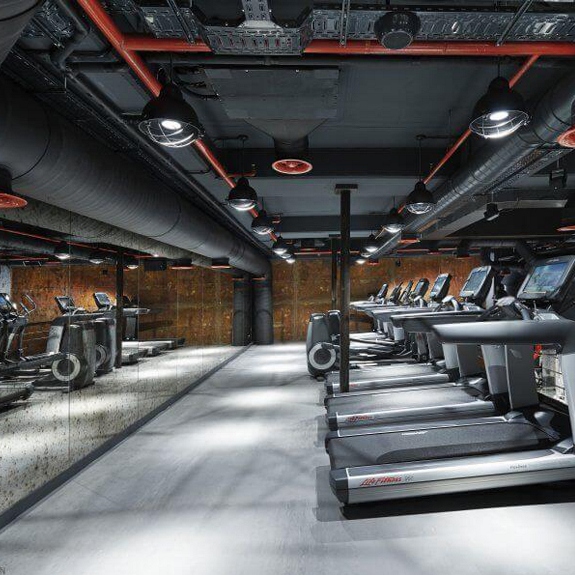

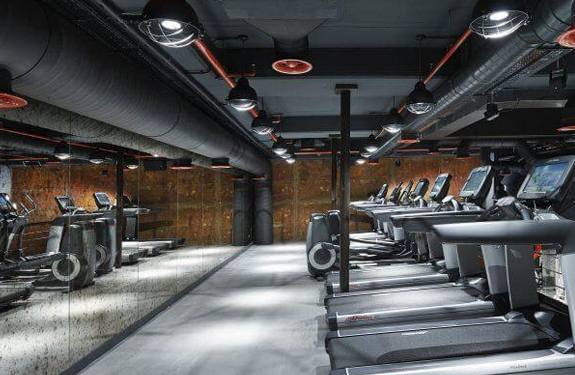

Проектирование систем вентиляции для физкультурно-оздоровительных комплексов— это задача, требующая глубокого понимания аэродинамики и санитарных норм. В отличие от жилых зданий или офисов, где нагрузка на воздухообмен относительно стабильна, спортивные объекты характеризуются резкими пиками загрязнения воздуха и высокой влажностью. Главная цель системы — обеспечить приток достаточного количества кислорода для активно дышащих людей и мгновенно удалить излишки тепла и влаги.
Требования
Согласно строительным нормам, расчет кратности воздухообмена в спортзалах ведется исходя из режима эксплуатации. Если в зале занимаются до 20 человек, норма составляет не менее 80 кубометров свежего воздуха на одного спортсмена в час. При увеличении плотности людей этот показатель растет.
Особую категорию представляют собой современные термальные зоны и спа-комплексы. Когда речь заходит о таких объектах, ключевым понятием становится термы вентиляция. Здесь инженеры сталкиваются с экстремальными условиями: сочетание высокой температуры (в саунах до +100°C, в хаммамах почти 100% влажность) требует использования оборудования в специальном коррозионностойком исполнении. Обычная оцинкованная сталь быстро проржавеет от конденсата, поэтому воздуховоды здесь выполняются из нержавеющей стали AISI 316L или специального пластика.
Кроме того, система должна работать по принципу дисбаланса: вытяжка должна преобладать над притоком, чтобы избыточная влага и запахи не распространялись в сухие зоны отдыха и раздевалки.
Зонирование — критически важный этап проектирования. Нельзя объединять каналами бассейн, тренажерный зал и душевые.
Монтажные решения
Монтаж вентиляции в ФОКе начинается еще на этапе возведения каркаса здания. Крупногабаритное оборудование — приточно-вытяжные установки (ПВУ) — обычно размещается в техническом подвале или на кровле. Для мощных комплексов используются модульные установки, которые собираются на месте из отдельных секций: забор воздуха, фильтрация, нагрев, охлаждение, увлажнение и выброс.
Для бассейнов и терм обязательным элементом является рекуператор тепла. Выбрасывать теплый отработанный воздух на улицу зимой экономически губительно. Пластинчатый или роторный теплообменник позволяет передать тепло удаляемого уличному притоку, экономя до 70–85% энергии на подогрев
Особенности монтажа включают: герметичность; шумоглушение; дренаж.
