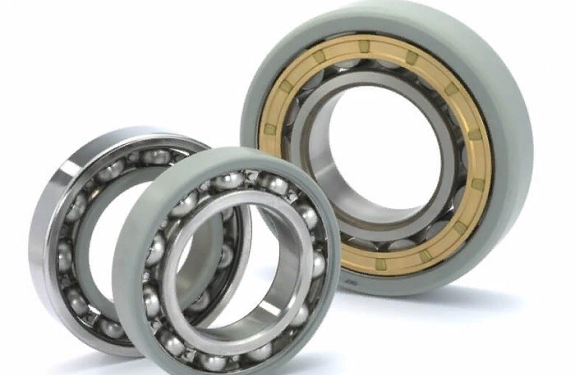

Маркировка подшипников: раскрываем значение

Подшипник предназначается для поддержания вала, который вращается. Подшипники могут быть и скольжения и качения.

Подшипники качения состоят из:

Еще публикации

Управление недвижимостью в Батуми: требования, обязанности и практические советы

16.05.2026

Лоток для кабелей: требования к монтажу и выбор по нагрузке и среде

16.05.2026

1. Внешнего и внутреннего кольца.
2. Шариков.
3. Шарики устанавливаются в сепараторе.

Предназначение подшипников заключается в снижении трения между узлами, которые вращаются и узлами стационарными. Они позволяют осуществлять работу без сбоеб и намного дольше.

Где купить подшипники знают все, кто имеет к ним хоть какое-то отношение.

Говоря о маркировке, то она предназначается для определения параметров и предназначения данного вида. Маркировку можно увидеть на торце колец. Читают маркировку с правой стороны. Первая и вторая цифры говорят, могут дать понять все о диаметре. При диаметре 20-495 мм, данные необходимо умножать на пять, только так можно узнать настоящие показатели. Подшипники, диаметр которых 22, 28, 32, 500, являются исключением.

Что касается. Подшипников имеющих диаметр 10-19 мм, то они имеют такие обозначения:

1. 00 означает диаметр 10 мм.
2. 01 – 12 мм.
3. 02 – 15 мм.
4. 03 соответственно 17 миллиметров.

По третьей цифре можно определить принадлежность к серии. Итак:

1. Цифра 1 говорит о особо легкой серии.
2. Следующая цифра может сказать о том, что серия легкая.
3. О средней серии говорит цифра 3.
4. Если серия тяжелая, то пользователи увидят цифру 4.
5. О легкой широкой серии говорит цифра 5.
6. 6 свидетельствует о средней широкой серии.

Для определения типа подшипника нужно глянуть на 4 цифру.

Если четвертая цифра 0, то значит, человек имеет дело с радиальным шариковым однорядным подшипником.

Цифра 1 говорит о радиальном шариковом двухрядном сферическом подшипнике.

Если подшипник соответствует радиальному двухрядному сферическому подшипнику, имеющему бочкообразные ролики, то цифра будет стоять цифра 3.

Цифра 4 говорит о том, что подшипник имеет цилиндрические ролики.

Если подшипник имеет витые ролики, то об этом будет свидетельствовать цифра 5.

Также существуют радиально-упорные подшипники, обозначающиеся цифрой 6.

Конический подшипник имеет цифру 7.

Упорные шариковый и роликовый подшипники соответственно имеют цифры 8 и 9.

Следующие две цифры соответствуют особенностям конструкции.

Седьмая цифра говорит о ширине подшипника.

Также можно увидеть на подшипнике такие знаки:

1. Класс точности.
2. Группа зазора в соответствии с ГОСТом.
3. Момент трения.

Справа можно увидеть такие знаки: Е, Ю, Я , W, А, Х,Х1, Р, Р1 Г,Г1 ,Б,Б1, Д, Н,Н1, Э,Э1 . Эти буквы обозначают материал, из которого созданы детали. Так материалом может быть: сталь, черные металлы, бронза, алюминий.
